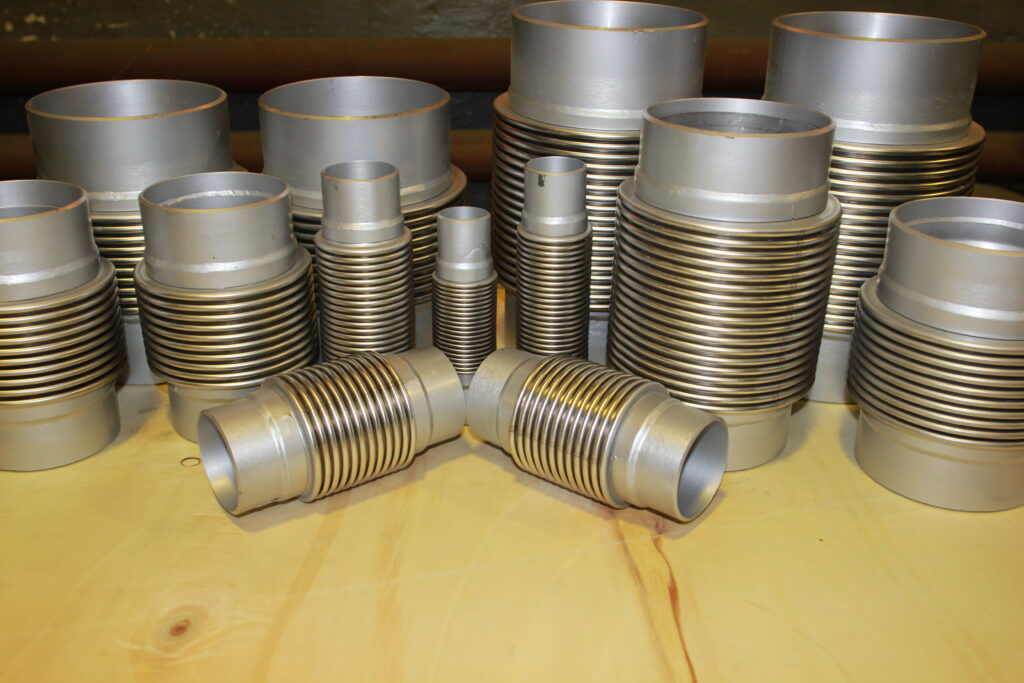

Осевые компенсаторы предназначены для компенсации температурного расширения только в осевом направлении. Осевая компенсационная способность (сжатие и растяжение) компенсаторов обеспечивается применяемыми в них сильфонами и определяется расчетом линейного термического расширения участка трубопровода.
Осевые компенсаторы используются:
  • В сетях центрального теплоснабжения и подачи воды, для установки между двух неподвижных опор на участках трубопровода большой протяженности, компенсируя значительное термическое расширение труб в теплоизоляции;
  • В компрессорных и насосных станциях, в теплообменниках, в качестве соединительных вставок для ослабления вибраций и уменьшения уровня шума, допуская небольшие деформации сильфона при частой цикличности;
  • В системах дымовых газоходов и охладительных установках котлов, сосудов под давлением, двигателей, конвертеров и др. промышленного оборудования и механизмов; в аспирационных и теплофикационных (когенерационных) системах, для компенсации вибраций и деформаций конструкций от теплового расширения;
  • В газоснабжении и водоснабжении, в качестве гибких соединительных элементах для запорной арматуры, обеспечивая удобство монтажа и периодических ревизионных работ;
  • В агрессивных средах в трубопроводах для криогенных продуктов, промышленных газов и жидкостей в химической промышленности, для компенсации температурных деформаций.
Осевые сильфонные компенсаторы применяют на прямолинейных участках трубопровода. Как правило, на участке между двух неподвижных опор, применяют только один сильфонный компенсатор. Установка компенсатора на участке без опор не допускается. Обычно, осевые сильфонные компенсаторы являются не разгруженными и передают распорное усилие на опоры трубопроводов. Опоры, на участках с неразгруженными осевыми компенсаторами должны обеспечивать нагрузки от распорных усилий, веса трубопровода и сил трения. Там, где существует необходимость в минимизации нагрузок на опоры, рекомендуется применение разгруженных осевых компенсаторов.

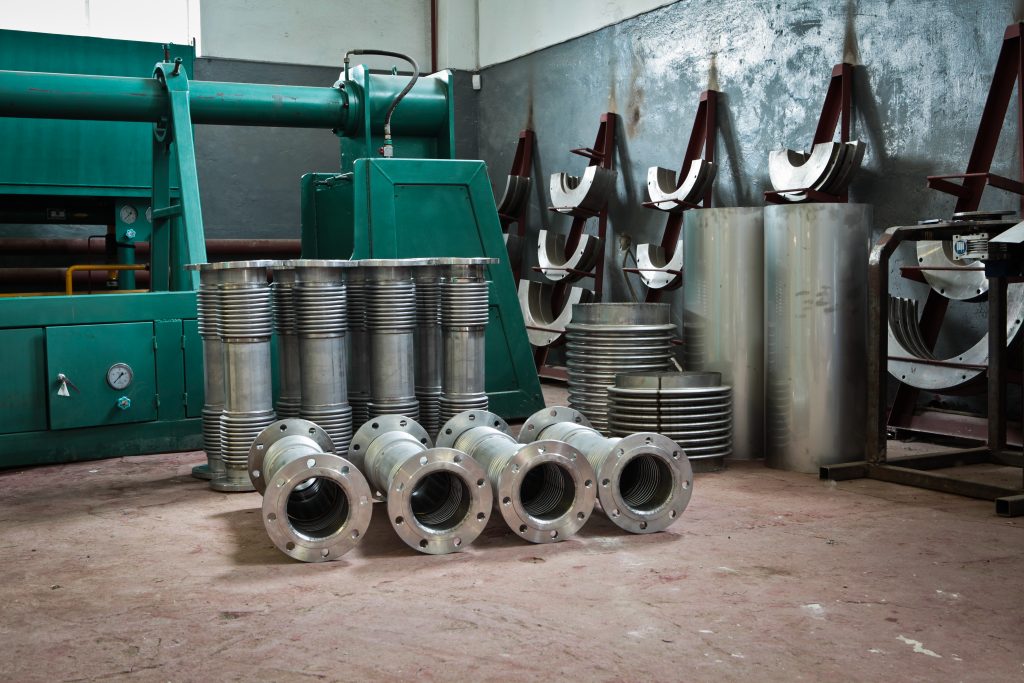

ООО «НПГ Мариленд-Бел» изготавливает осевые компенсаторы с номинальным диаметром от ду15 до ду6000 для работы при номинальном давлении PN до 120 бар.

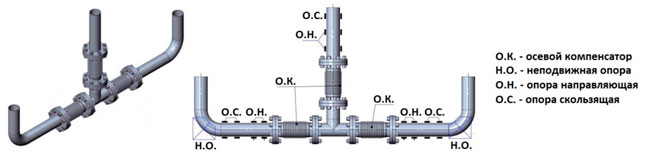

Типичные схемы установки осевых сильфонных компенсаторов:

Для оформления заказа на продукцию просим Вас связаться с нами по телефону или заполнить опросный лист
